    РУЧНОЕ ИЗГОТОВЛЕНИЕ ЮВЕЛИРНЫХ УКРАШЕНИЙ
    16.06.2016, 10:11

    <<==

    читайте и под «ФОТО-Ps*SHUM»

    ==>>


    ИЗГОТОВЛЕНИЕ ДЕТАЛЕЙ ЮВЕЛИРНЫХ УКРАШЕНИЙ
    ИЗГОТОВЛЕНИЕ КУЛОНОВ

    Таблица 1

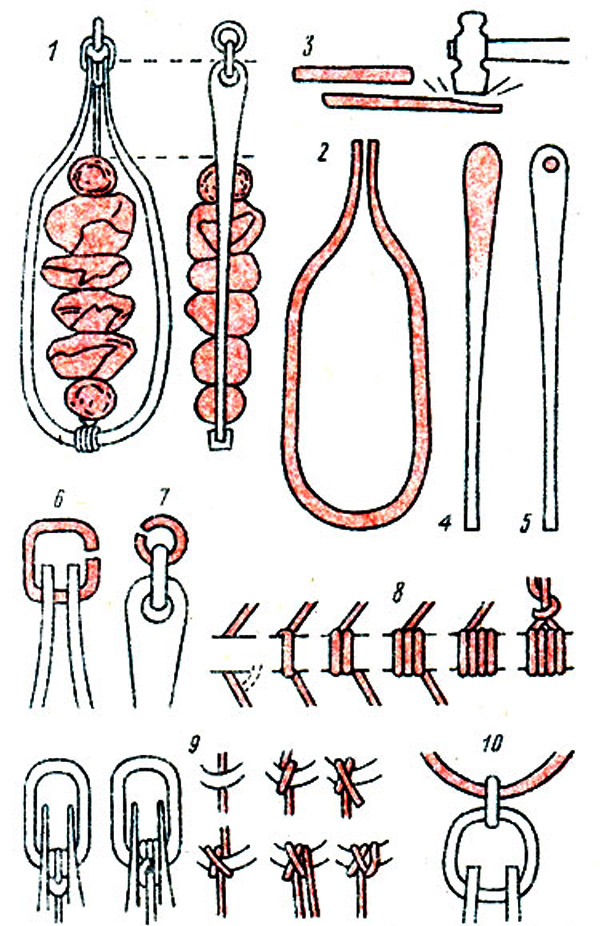

    Пример процесса изготовления фантазийного кулона
    Операция Инструмент, приспособление, материал
    Подготовить эскиз, чертеж, рисунок кулона и отдельных его частей с указанием необходимых размеров (эскиз 1) Бумага, перо, тушь, карандаш
    Подготовить (подобрать) самоцветные камни или разноцветное стекло по величине и форме согласно рисунку, просверлить посередине Сверло, настольный сверлильный станок
    Взять квадратную проволоку сечением 2x2 мм (из золота, серебра, мельхиора, меди), отрезать заготовку для внешнего элемента (оправы) кулона, согнуть ее (методом гибки) по форме как требует чертеж (эскиз 2) Ножницы, плоскогубцы
    Расплющить концы оправы кулона (эскиз 3), скруглить их (эскиз 4), а затем просверлить (эскиз 5) Флакейзен, молоток, напильник, сверло, дрель
    Взять круглую проволоку диаметром 1,5 мм и изготовить (методом гибки) разъемные соединительные ушки Круглогубцы, оправки, ножницы
    Вставить соединительное ушко в отверстие оправки кулона, выправить (эскиз 6) Плоскогубцы
    Скрепить подвесное ушко с соединительным, выправить (эскиз 7) То же
    Паять разъемы соединительного и подвесного ушек Необходимые при пайке
    Отбелить, промыть, просушить Ванночки, отбел, пинцет
    Зачистить места пайки Надфиль, напильник
    Полировать оправу кулона Полировальные круги, паста ГОИ
    Произвести химическую очистку, промыть, просушить Технические моющие средства, ванночки
    Взять круглую проволоку диаметром 1 мм и отрезать заготовку для сборки вставок Ножницы
    Закрепить (путем навивки) один конец заготовки на нижней части оправки кулона (эскиз 8); при этом проволоку необходимо натягивать туго, излишки ее отрезать, заправить Круглогубцы, ножницы
    Нанизать на проволоку самоцветные камни или разноцветное стекло
    Скрепить (путем навивки) свободный отрезок проволоки с соединительным ушком (эскиз 9), излишки проволоки отрезать, заправить Круглогубцы, ножницы
    Соединить (путем протягивания) подвесное ушко с цепочкой, шнурком из шелковых нитей или кожи, обручем из проволоки (эскиз 10)

    По объемам выпуска и уровню покупательского спроса кулоны находятся на третьем месте после самых распространенных ювелирных украшений – колец и серег. Главная деталь кулона – основание, которое может быть изготовлено вручную, литьем, штамповкой и иметь самые разнообразные формы.

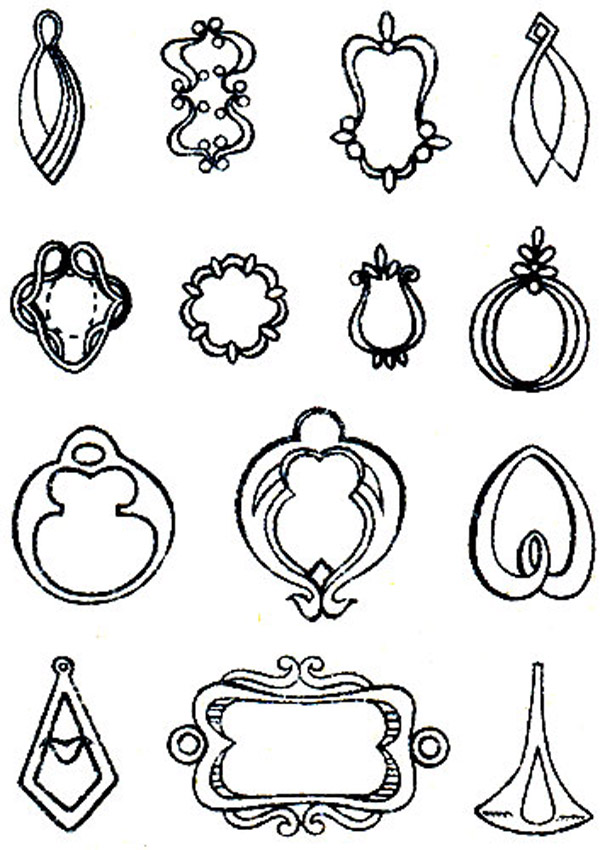

    Виды оснований кулонов

    Таблица 2

    Пример процесса изготовления кулона с филигранью
    Операция Инструмент, приспособление, материал
    Подготовить эскиз, чертеж, рисунок кулона и отдельных его деталей с указанием необходимых размеров (эскиз 1) Бумага, карандаш, перо, тушь
    Взять прокат, отрезать соответствующей длины заготовку и изготовить из нее кольцо: свернуть заготовку в кольцо (эскиз 2), запилить концы, припасовать, офлюсовать, наложить припой, закрепить, паять (эскиз 3), отбелить, промыть, просушить, зачистить места пайки (эскиз 4), выправить кольцо по внутреннему диаметру (эскиз 5), опилить наружные (эскиз 6), а затем внутренние (эскиз 7) и боковые (эскиз 5) поверхности кольца, шабрить кольцо кругом в размер Ножницы, круглогубцы, плоскогубцы, напильник, надфиль, кисточка, флюс, пинцет, припой, зажимы, асбестовый лист, горелка, рентригель, молоток, ванночки, отбел, шабер
    Разметить на кольце места сверления отверстий (эскиз 9), произвести кернение (эскиз 10) Чертилка, автоматический кернер
    Сверлить отверстия (эскиз 11) Бормашинка, сверло, деревянный круглый брусок
    Зачистить места сверления: удалить заусенцы (эскизы 12 и 13) Бормашинка, шлифовальные круги
    Взять полоску шириной и длиной в зависимости от размеров вставки, а толщиной 0,8 - 1,0 мм, отрезать от нее две заготовки и согнуть их в два кольца - малое и большое для каста (эскизы 14 и 15) Ножницы, плоскогубцы
    Отрезать два кусочка припоя и уложить в кольца, как показано на эскизе 16 Ножницы, припой, пинцет
    Паять кольца (эскиз 17) Асбестовый лист, горелка, пинцет, флюс, зажимы, кисточка
    Отбелить кольца, промыть, просушить Ванночки, отбел, пинцет
    Запилить места пайки (эскиз 18) Напильник
    Выправить кольца (эскиз 19) Оправка овальная
    Вставить кольца одно в другое, паять (эскиз 20) Асбестовый лист, горелка/ круглогубцы, припой, зажимы, пинцет, кисточка, флюс
    Отбелить, промыть, просушить Ванночки, пинцет, отбел
    Запилить места пайки Напильник, бормашинка с набором фрез
    Вырезать из листового проката заготовку требуемой длины и по ширине чуть больше ширины шинки (кольца) и согнуть как показано на эскизе 21 Ножницы, плоскогубцы, тисочки
    Паять полученную методом гибки деталь, как показано на эскизе 22 Горелка, асбестовый лист, припой, пинцет, зажимы, кисточка, флюс
    Отбелить, промыть, просушить Ванночки, пинцет, отбел
    Зачистить места пайки Напильник
    Паять каст и промежуточную деталь (эскиз 23) Горелка, асбестовый лист, припой, пинцет, зажимы, кисточка, флюс
    Выпилить часть шинки на требуемый размер, припасовать каст к шинке (эскизы 24 и 25) Лобзик, пинцет, зажимы
    Паять каст с шинкой (эскиз 26) Асбестовый лист, горелка, зажимы, пинцет, припой, флюс, кисточка
    Отбелить, промыть, просушить Ванночки, отбел, пинцет
    Зачистить места пайки (эскиз 27) Бормашинка с набором фрез
    Сверлить отверстие для обруча, как показано на эскизе 28 Сверло, бормашиика
    Полировать кольцо и верхушку кругом (эскиз 29) Бормашинка с набором полировальных кругов, паста ГОИ
    Взять тонкую проволоку (0,1 - 0,15 мм), нарезать заготовки требуемой длины, на одном из концов образовать с помощью горелки утолщение (эскиз 30) для фиксации проволоки в одном из отверстий кольца (эскиз 31), а затем кругов произвести плетение, пропуская другой конец проволоки в отверстия на противоположной стороне кольца, и припаивание проволочек (эскиз 32), концы удалить-откусить (эскиз 33) и зашлифовать (эскиз 34) Кусачки, горелка, асбестовый лист, припой бормашинка с набором шлифовальных кругов
    Закрепить вставку: закрепить в киттштоке, обработать посадочное гнездо (эскиз 35), посадить вставку (эскиз 36), закрепить вставку (эскиз 37) Киттшток, бормашинка с набором фрез, давчик, вставка, пинцет
    Паять пересекающиеся точки проволочек как показано на эскизах 38 и 39 Горелка, асбестовый лист, припой, зажимы
    Напаять шарики на чуть выступающие концы проволочек, как показано на эскизе 40 Горелка, асбестовый лист, припой, зажимы
    Полировать кулон до зеркального блеска Бормашинка с набором полировальных кругов, паста ГОИ
    Взять круглую проволоку, отрезать заготовку требуемой длины Ножницы
    Соединить проволочную заготовку с кулоном, пропустив один конец ее в отверстие, согнуть проволоку в обруч согласно чертежу Круглогубцы
    Произвести химическую очистку кулона в технических моющих средствах ТМС-31, ТМС-70, ТМС 160 Ванночка
    Промыть в теплой воде, просушить

    Таблица 3

    Пример процесса изготовления кулона геометрической формы
    Операция Инструмент, приспособление, материал
    Подготовить эскиз, чертеж, рисунок кулона и отдельных его частей с указанием необходимых размеров (эскиз 1) Бумага, перо, тушь, карандаш
    Взять листовой прокат толщиной 0,35 мм (из золота, серебра, мельхиора, меди) и отрезать заготовки для трех малых и большого кастов; изготовить касты для граненых вставок (эскиз 2) Те, что необходимы в процессе изготовления каста для граненых вставок
    Уложить касты на широкий лист проката толщиной 0,8 - 1,0 мм, припасовать, паять (эскиз 3) Те, что необходимы при пайке
    Вырезать касты Ножницы
    Отбелить, промыть, просушить Ванночки, отбел, пинцет
    Опилить касты но обечайке (эскиз 4) Напильник
    Взять круглую проволоку диаметром 0,8 - 1,0 мм и нарезать заготовки для элементов соединения кастов, согнуть заготовки (методом гибки) согласно чертежу (эскиз 5) Ножницы, круглогубцы
    Припасовать элементы соединения к кастам, как показано на эскизе 6, паять поочередно Те, что необходимы при пайке
    Отбелить, промыть, просушить Ванночки, отбел, пинцет
    Зачистить места пайки Напильник
    Взять круглую проволоку диаметром 1 мм и нарезать заготовки для декорирующих элементов зерни, изготовить зернь (эскиз 7) Кусачки, подкладка из древесного угля или кусок обожженного дерева, горелка
    Припасовать зернь (сделать небольшие выемки для посадки зерни), зафиксировать, паять (эскиз 8) Надфиль, горелка, пинцет, флюс, асбестовый лист, кисточка
    Закрепить вставки Киттщток, штихель, давчик
    Полировать кулон кругом Полировальные щетки, паста ГОИ
    Произвести химическую очистку кулона в технических, моющих средствах, промыть, просушить Ванночки

    <<==

    •••

    ==>>
