В процессе ручного изготовления ювелирных украшений применяется инструмент следующего конкретного назначения: мерительный; режущий; для гибки и правки; пайки; шлифования и полирования; закрепки вставок. В своей работе ювелиры часто используют всевозможные приспособления, а также средства измерения массы — весы.

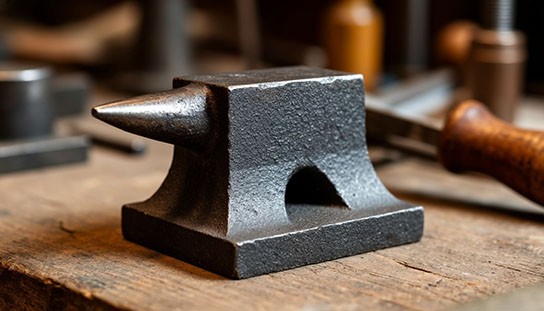

Опорная прокладка-наковальня. Используется как приспособление в процессе чеканки. Простой опорной подкладкой является стальная плита с ровной поверхностью, без острых углов и ребер. Существуют также специальные подкладки, например анка (стальная плита кубической формы), имеющая полушаровые углубления различных диаметров, предназначенные для выколачивания сферических заготовок пустотелых изделий. В ряде случаев применяются мягкие подкладки, ослабляющие силу ударов при чеканке. Такие подкладки выполняют из дерева, резины, картона, свинца, смоляной смеси, специальной мастики.

Ручные деревянные тисочки. Состоят из двух равных полукруглой формы общим диаметром 30—35 мм деревянных дощечек-губок, соединенных между собой закрепочным винтом, которым регулируется сила сжатия изделия и соответственно подвижка (расхождение) губок, не превышающая, как правило, 15 мм. Ручные деревянные тисочки используют для операций опиливания, выпиливания, сверления, шабрения, гравирования, закрепки.

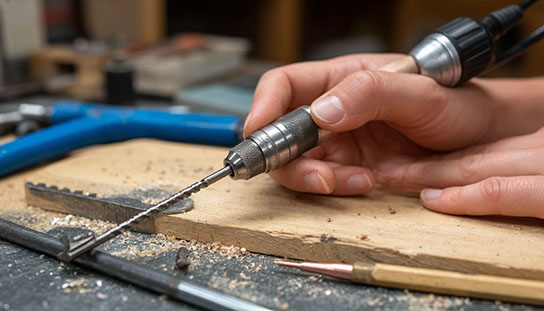

Дрель. Состоит из металлического сплошного стержня, цангового зажима, маховика, ручки, ремня. Стержень необходим для закрепления цангового зажима и маховика, в верхней части которого имеется отверстие для заправки ремня.

В цанговый зажим крепится сверло. С помощью жестко установленного маховика (металлического круга) стержню передается инерционное вращение. Ручка насажена на стержень и имеет свободное перемещение. В рабочее состояние дрель приводится периодическим подтягиванием — опусканием ручки вверх-вниз. Ремень при этом последовательно закручивается вокруг стержня, задавая последнему вращательное движение в обе стороны. Дрель используют для выполнения операций сверления и рассверливания.

Специальное зажимное приспособление. При гравировании удержать изделие в руке удается лишь в редких случаях, обычно же оно должно быть закреплено. Это достигается с помощью ряда приспособлений: деревянных ручных тисков, граверных колодок, крепежных дощечек, шаровых тисков, граверной подушки.

Граверные колодки. Представляют собой две небольшие (20x100 мм) прямоугольного вида металлические пластины, подвижно соединенные зажимными винтами. Закрепление в них изделий осуществляется одновременно с применением мягких прокладочных материалов (дерева, кожи).

Шаровые тиски-шрабкугель. Выполняются в виде чугунного шара диаметром не более 130 мм. Верхняя часть шара срезана. В сегментообразном срезе вырезан паз, в котором с помощью болтов закрепляется дощечка с изделием. Для обеспечения свободного маневрирования (перемещения изделия) под шрабкугель подкладывают кольцо из кожи; как шрабкугель можно использовать отслуживший зажимной патрон шпинделя токарного станка, добавив к нему деталь в виде полушара.

Граверная подушка. Самое простое граверное приспособление. Представляет собой круглую подушечку, набитую песком. Материалом для подушечки служит кожа или парусина. Используется подушка как подкладка для крепежной дощечки. Изготовить такую подушку трудности не представляет.

Рабочая поверхность шпателя должна быть гладкой, полированной, края должны быть слегка скруглены, чтобы не царапать металл и не «срезать» эмаль при ее сглаживании. В последнее время применяется более универсальная разновидность шпателя — бидрашпиц. Слегка касаясь (как бы встряхивая) витой частью бидрашпица боковой поверхности изделия, добиваются равномерного наложения эмали или черни.

Леткал. Используются в качестве огнеупорных приспособлений в процессе пайки ювелирных украшений. Обычно ювелиры применяют асбестовый леткал на деревянной основе. Для пайки изделий, которые необходимо паять в вертикальном положении, на леткале укрепляют пружинные зажимы: изделия или детали зажимаются между парными проволочными выступами. Для пооперационной пайки применяют леткал-вертушку, представляющую собой металлический цоколь, на котором на ножке укреплен вращающий стол.

Чертилка. Металлический стержень, по форме и размерам напоминающий обычный карандаш, только с более заостренным, чем у карандаша, грифелем (иглой). Чертилка необходима для нанесения рисок на размечаемой поверхности как от руки, так и по линейке, угольнику, шаблону.

Разметочная плита. При выполнении разметки в качестве разметочной плиты ювелиры используют металлический незакаленный прямоугольного или круглого сечения брусок размерами примерно 150х100 мм. К нижней его плоскости для уменьшения вибрации наклеивается соразмерный лист плотной, упругой резины. Верхняя плоскость бруска ровная, гладкая. Многие ювелиры при выполнении разметочных работ применяют правочную плиту (флакейзен).

Ручные вальцы. Необходимы для обработки металла давлением при непрерывном изменении его формы по всей длине или в каком-то заданном участке заготовки. Вальцы бывают с валками в форме гладких цилиндров и цилиндров с вырезами различных профилей. Гладкие валки обеспечивают прокат листов, полос, лент, пластин, а профильные служат для получения проката круглой, квадратной и других форм.

Волочильная доска. Применяется для осуществления процесса волочения вручную — протягивания заготовки через коническое отверстие инструмента, называемого матрицей или фильером; Бывает с отверстиями, просверленными непосредственно в ней самой, но может быть снабжена вставленным в нее комплектом матриц-фильеров. Путем волочения получают из проволоки большего диаметра проволоку требуемого диаметра, а из ленты — трубчатые заготовки, идущие на изготовление шарнирных соединений и оправ для мелких камней.

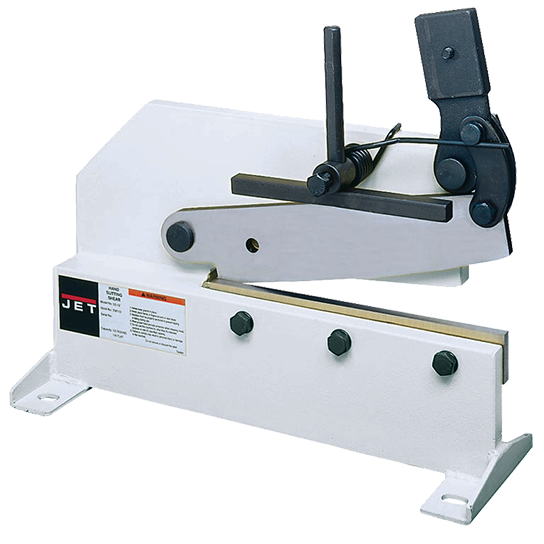

Механические ножницы. Применяются для отделения по заданной линии одной заготовки от другой. Ножницы бывают с параллельными или наклонными ножами (гильотинные ножницы) и с дисковыми ножами (роликовые ножницы).
