    РУЧНОЕ ИЗГОТОВЛЕНИЕ ЮВЕЛИРНЫХ УКРАШЕНИЙ
    16.06.2016, 09:52

    <<==

    читайте и под «ФОТО-Ps*SHUM»

    ==>>


    ИЗГОТОВЛЕНИЕ ДЕТАЛЕЙ ЮВЕЛИРНЫХ УКРАШЕНИЙ
    ИЗГОТОВЛЕНИЕ ЗАМКОВ

    Замки принято подразделять по принадлежности к конкретному ювелирному украшению: замки к серьгам, брошам, цепочкам, колье, ожерельям и браслетам. Замки к серьгам бывают следующих видов: с качающимся крючком 1, с пружинной защелкой 2, проволочные 3, винтовые 4, а также нестандартные 5.


    Замки к ювелирным украшениям: а - серьгам; б - брошам; в - цепочкам; г - колье, ожерельям, браслетам

    С процессами изготовления замков с качающимся крючком, пружинной защелкой и проволочных можно ознакомиться в п. 6.2 (изготовление серег); пример изготовления винтового замка приведен в таблицы 1.

    Пример процесса изготовления винтового замка к серьгам

    таблица 1

    Операция

    Инструмент, приспособление, материал
    Подготовить чертеж, эскиз, рисунок замка с указанием необходимых размеров (эскиз 1) Бумага, карандаш, перо, тушь
    Взять круглую проволоку необходимого диаметра и отрезать заготовку для винта, нарезать резьбу (эскиз 2) Ножницы, плоскогубцы, плашка, тисочки
    Взять полоску листового проката необходимой толщины, выправить, отжечь, разметить (нанести) контур шайбы, выпилить шайбу, запилить кругом (эскиз 3) Молоток, флакейзен, горелка, асбестовый лист, чертилка, лобзик, надфиль
    Сверлить отверстие в шайбе (в центре) по диаметр винта, нарезать резьбу в отверстии (эскиз 4) Сверло, бормашинка, дрель
    Отрезать от мотка проволоки заготовку для "барашка" и согнуть в виде подковы (эскиз 5) Кусачки, круглогубцы
    Припасовать подкову к шайбе, офлюсовать, наложить припой, закрепить, паять (эскиз 6) Надфиль, горелка, асбестовый лист, флюс, кисточка, пинцет, зажимы
    Отбелить, промыть, просушить, зачистить места пайки, запилить кругом Ванночки, отбел, пинцет, надфиль
    Сверлить отверстие в изделии (в требуемом месте) для винта, вставить в отверстие винт, паять (эскиз 7) Сверло, бормашинка, надфиль, асбестовый лист, горелка, флюс, пинцет, кисточка, зажим
    Отбелить, промыть, просушить, зачистить места пайки, шабрить кругом Ванночки, отбел, пинцет, надфиль, шабер
    Собрать замок, проверить работу резьбовых соединений

    Замки к брошам конструктивно состоят из застежной иглы, шарнирно-соединенной с верхушкой или рантом, и собственно замка, который фиксирует иглу в закрытом положении. Замки к брошам бывают двух типов: простые (открытые) и сложные (закрытые), удерживающие иглу от самопроизвольного открывания. К сложным замкам относятся шомпольный, визорный, револьверный. Наиболее надежен и удобен шомпольный.

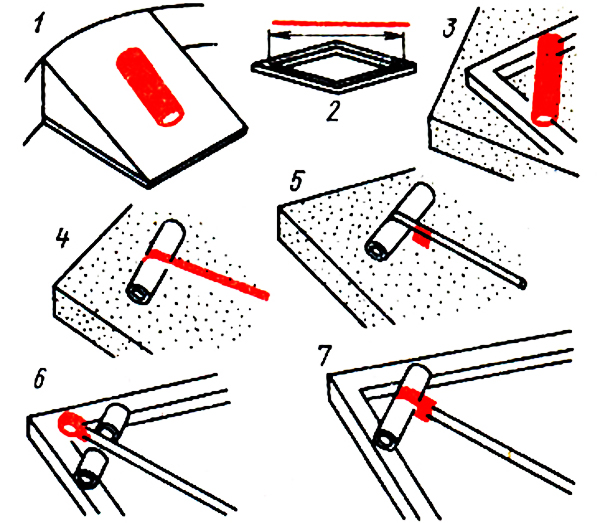

    Пример процесса сборки шарнира, иглы и броши

    таблица 2

    Операция

    Инструмент, приспособление, материал
    Взять тонкостенную трубу из золота, серебра, мельхиора, меди (обычно с внутренним диаметром 0,6 - 0,8 мм) и отрезать заготовку для шарнира длиной 6 - 10 мм (эскиз 1) Лобзик, тисочки
    Примечание. Шарнир можно изготовить и способом, показанным в п.
    Взять проволоку диаметром 1,2 мм и обрезать заготовку для иглы длиной соответственно размеру броши (эскиз 2) Кусачки, надфиль, тисочки
    Припасовать шарнир (фугой вниз) к броши, офлюсовать, наложить припой,закрепить, паять (эскиз 3) Асбестовый лист, горелка, пинцет, кисточка, флюс, припой, зажимы
    Отбелить, промыть, просушить, зачистить места пайки Ванночки, отбел, пинцет, надфиль
    Разметить на шарнире (посередине) будущую подвижную его часть Чертилка
    Припасовать иглу к будущей подвижной части шарнира, офлюсовать, наложить припой, закрепить, паять (эскиз 4) Те, что необходимы при пайке
    Вырезать из листового проката упор, припасовать его к игле, офлюсовать, наложить припой, закрепить, паять (эскиз 5) То же
    Отбелить узел, промыть, просушить, зачистить места пайки Ванночки, отбел, пинцет, надфиль
    Вырезать (по разметке) среднюю (будущую подвижную) часть шарнира, запилить острые края (эскиз 6) Лобзик, надфиль
    Изготовить штифт, впасовать подвижную часть шарнира совместно с иглой, вставить штифт, но не заклепывать; игла должна быть расположена параллельно ранту (эскиз 7) Кусачки, надфиль, плоскогубцы

    Изготовление замков к брошам начинается всякий раз со сборки шарнирного соединения и иглы и припаивания этого узла к броши (таблица 2), а затем уже приступают к выполнению выбранного типа замка: шомпольного (таблица 3), или револьверного (таблица 4), или визорного (таблица 5).

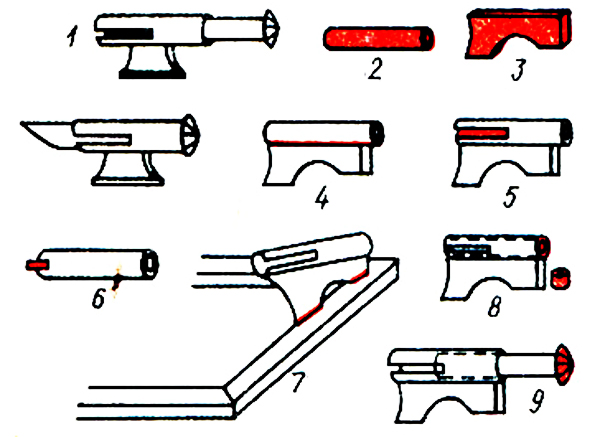

    Пример процесса изготовления шомпольного замка

    таблица 3

    Операция

    Инструмент, приспособление, материал
    Подготовить чертеж, эскиз, рисунок замка с указанием необходимых размеров каждой из составных частей (эскиз 1) Бумага, карандаш, перо, тушь
    Взять тонкостенную (0,25 - 0,3 мм) трубку диаметром 0,7 - 0,8 мм из золота, серебра, мельхиора, меди и отрезать заготовку (эскиз 2) для шомпола (обычно длиной 9 - 11 мм) Лобзик, тисочки
    От трубки с внутренним диаметром чуть большим внешнего диаметра шомпола отрезать заготовку для обоймы длиной 7 - 8 мм То же
    Примечание. Заготовки для шомпола и обоймы можно изготовить способом, описанным в п.
    Изготовить стойку: разметить стойку на листе проката, выпилить, запилить острые края (эскиз 3) Чертилка, лобзик, надфиль
    Припасовать обойму (фугой вниз) к стойке, офлюсовать, наложить припой,закрепить, паять (эскиз 4) Надфиль, асбестовый лист, горелка, пинцет, кисточка, флюс, припой, зажимы
    Отбелить, промыть, просушить Ванночки, отбел, пинцет
    Выпилить в обойме паз шириной 0,5 - 0,6 мм, а длиной 2/3 длины обоймы, запилить острые края (эскиз 5) Лобзик, тисочки, надфиль
    Вырезать упор (из листового проката), припаять к шомполу (эскиз 6) Лобзик, а также те, что необходимы при пайке
    Припаять стойку с обоймой к броши с противоположной стороны шарнира, точно против иглы (эскиз 7) То же
    Отбелить, промыть, просушить Ванночки, отбел, пинцет
    Вставить шомпол в обойму (упор шомпола в начале паза), отметить по обойме место пайки оттяжного упора, отрезать излишнюю часть шомпола (эскиз 8) Чертилка, плоскогубцы, лобзик, тисочки
    Изготовить оттяжной упор из проволоки сечением 0,5 - 0,6 мм в виде ушка, шляпки, шарика, припаять упор к шомполу (эскиз 9) Кусачки, круглогубцы, асбестовый лист, горелка
    Отбелить, промыть, просушить, зачистить места пайки Ванночки, отбел, пинцет, надфиль
    Заштифтовать иглу (расклепать штифт), подогнать ее длину по пазу, конец заострить, проверить работу замка Молоток, плита-флакейзен, надфиль

    Замки к цепочкам, колье, ожерельям и браслетам по принципу действия и конструкции бывают самые различные: с предохранителем, с простой и двойной горизонтальными защелками, с неподвижным штифтом и штыковой, бугельные с открытым шарниром и с накидной скобой, коробчатые, линзовые, винтовые. Пример изготовления одного из них (коробчатого замка) приведен в таблицы 6.

    Пример процесса изготовления револьверного замка

    таблица 4

    Операция

    Инструмент, приспособление, материал
    Подготовить эскиз, чертеж, рисунок замка с указанием необходимых размеров (эскиз 1) Бумага, карандаш, перо, тушь
    Взять трубчатую заготовку (шарнир) обычно диаметром 0,7 - 0,8 мм и толщиной 0,3 - 0,4 мм (из золота, серебра, мельхиора, меди) и отпилить отрезок длиной 2 мм для сердцевины замка (эскиз 2) Лобзик, тисочки
    Взять полоску листового проката толщиной 0,5 - 0,6 мм, отрезать заготовку для упора, опилить в размер (эскиз 3) Ножницы, напильник, тисочки
    Припасовать упор к сердцевине, офлюсовать, наложить припой, закрепить, паять (эскиз 4) Асбестовый лист, горелка припой, флюс, пинцет, кисточка
    Отбелить, промыть, просушить, зачистить места пайки Ванночки, отбел, пинцет, надфиль
    Взять полоску листового проката толщиной 0,7 - 0,8 мм, нанести (разметить) контур заготовки для корпуса, выпилить заготовку, отжечь, а затем согнуть в скобу; зазор должен быть равен толщине упора (эскиз 5) Ножницы, чертилка, лобзик, горелка, асбестовый лист, круглогубцы, тисочки
    Сверлить отверстие в скобе диаметром, равным внешнему диаметру сердцевины (эскиз 6) Сверло, дрель, бормашинка
    Припасовать корпус к броши (в месте, предназначенном для замка), офлюсовать, наложить припой, закрепить, паять Надфиль и те, что необходимы при пайке
    Отбелить, промыть, просушить, зачистить места пайки Ванночки, отбел, пинцет, надфиль
    Пропилить в корпусе (сбоку, наклонно к основанию) прорезь для захода иглы Лобзик
    Вставить сердцевину в корпус (в отверстие корпуса), разжав его на длину сердцевины
    Пропилить прорезь в сердцевине (для завода иглы в замок), предварительно отведя упор в противоположную сторону (эскиз 7) Лобзик
    Шабрить замок кругом Шабер
    Проверить работу замка



    Пример процесса изготовления визорного замка

    таблица 5

    Операция

    Инструмент, приспособление, материал
    Подготовить чертеж, эскиз, рисунок замка с указанием необходимых размеров (эскиз 1) Бумага, карандаш, перо, тушь
    Взять трубчатую заготовку (шарнир) обычно диаметром 0,7 - 1,0 мм и толщиной 0,3 - 0,4 мм из золота, серебра, мельхиора, меди и отпилить отрезок длиной 2 - 3 мм (эскиз 2) Лобзик
    Взять полоску листового проката толщиной 0,5 - 0,6 мм, выпрямить, разметить контур упора (курка), выпилить курок, запилить острые края (эскиз 3) Флакейзен, молоток, чертилка, лобзик
    Припасовать курок к сердцевине, офлюсовать, наложить припой, закрепить, паять (эскиз 4) Надфиль и те, что необходимы при пайке
    Отбелить, промыть, просушить, зачистить места пайки Ванночки, отбел, пинцет, надфиль
    Отрезать от полоски листового проката заготовку для корпуса, согнуть заготовку в виде скобы (эскиз 5) Ножницы, плоскогубцы
    Разметить - нанести на одну из сторон скобы контур замка, определить место отверстия (эскиз 6) Чертилка
    Просверлить отверстие в скобе Сверло, бормашинка
    Припасовать корпус (скобу) к броши, офлюсовать, наложить припой, закрепить, паять Надфиль и те, что необходимы при пайке
    Отбелить, промыть, просушить, зачистить места пайки Ванночки, отбел, пинцет, надфиль
    Пропилить в корпусе прорезь для захода иглы, опилить по форме замка (согласно разметке) Лобзик, надфиль
    Вставить в корпус (в отверстие) сердцевину Плоскогубцы
    Пропилить прорезь в сердцевине (для захода иглы в замок), предварительно отведя курок в обратную сторону до упора (эскиз 7) Лобзик
    Опилить замок кругом, шабрить Надфиль, шабер
    Проверить работу замка



    Пример процесса изготовления коробчатого замка

    таблица 6

    Операция

    Инструмент, приспособление, материал
    Взять полоску (заготовку) листового проката из золота, серебра, мельхиора, меди толщиной 0,5 мм, выпрямить, отжечь Молоток, флакейзен, асбестовый лист, горелка
    Разметить - нанести на заготовку контур в виде прямоугольника размерами 22x8 мм, вырезать, опилить острые края (эскиз 1) Чертилка, ножницы, напильник, надфиль
    Разметить и выпилить или просверлить с одной боковой (в центре) стороны прямоугольника небольшое полукруглое отверстие (эскиз 2) Чертилка, сверло, напильник, тисочки
    Согнуть заготовку как показано; обе плоскости должны быть равны и параллельны (эскиз 3) Оправка, плоскогубцы
    Уложить согнутую заготовку открытой стороной на полоску листового проката, офлюсовать, наложить припой (изнутри), закрепить, паять, отрезать излишки металла (эскиз 4) Асбестовый лист, горелка, припой, флюс, кисточка, пинцет, ножницы
    Повторить предыдущую операцию (эскиз 5) То же
    То же То же
    Отбелить, промыть, просушить Ванночки, отбел, пинцет
    Опилить места пайки заподлицо Напильник
    Разметить и выпилить отверстие для защелки, запилить острые края (эскиз 7) Чертилка, лобзик
    Разметить и отрезать от полоски листового проката толщиной 0,5 мм заготовку шириной чуть меньше прорези коробочки (для свободного входа) и длиной, равной длине коробочки плюс 1,5 мм на закругление, закруглить конец заготовки на высоту чуть большую, чем высота прорези коробочки, запилить острые края (эскиз 8) Чертилка, ножницы
    Взять полукруглую проволоку диаметром 2,8 - 3,0 мм, отрезать заготовку длиной чуть больше длины полукруглого конца коробочки. Данную деталь можно изготовить и из круглой проволоки, запилив ее на плоскость (эскиз 9) Лобзик, напильник
    Припасовать изготовленную деталь к защелке, офлюсовать, наложить припой, закрепить, паять (эскиз 10) Надфиль, асбестовый лист, горелка, пинцет, припой, флюс, кисточка
    Отбелить, промыть, просушить, зачистить места пайки Ванночки, отбел, пинцет, надфиль
    Разметить и выпилить в защелке (предварительно просверлив два отверстия) так называемую перекладину (эскиз 11) Чертилка, лобзик, сверло, дрель
    Изготовить из проволоки диаметром 2 мм стопор высотой 3 мм (эскиз 12) Кусачки, надфиль
    Припасовать, а затем паять стопор к защелке (эскиз 13) Те, что необходимы при пайке
    Отбелить, промыть, просушить, зачистить места пайки Ванночки, отбел, пинцет, надфиль
    Проверить размеры защелки: вставить защелку в прорезь коробочки, запилить упор на защелке (деталь из полукруглой проволоки) заподлицо с корпусом коробочки; стопор должен возвышаться над коробочкой не более чем на 1,5 мм Надфиль
    Взять круглую проволоку диаметром 1,0 мм, отрезать заготовку и сделать два колечка,согласуясь с размерами конкретного украшения (браслета или ожерелья) запилить в каждом из колечек плоскость (эскиз 14) Кусачки, напильник
    Припасовать, а затем паять колечки к обеим частям замка; кольца необходимы для соединения замка с украшением (эскиз 15) Необходимые при пайке
    Шлифовать и полировать обе части замка Шлифовальные и полировальные щетки, паста ГОИ

    Примечание. Приведенный вид замка-коробочки может быть исполнен и в ином конструктивном варианте (эскиз 16).

    <<==

    •••

    ==>>

    Категория: Новиков В. П., Павлов В. С. | Добавил: Неугомоный | Теги: Павлов В. С., Новиков В. П.
    Просмотров: 120 | Загрузок: 0 | Рейтинг: 0.1/999
