ИЗГОТОВЛЕНИЕ ДЕТАЛЕЙ ЮВЕЛИРНЫХ УКРАШЕНИЙ
ИЗГОТОВЛЕНИЕ ШИНОК

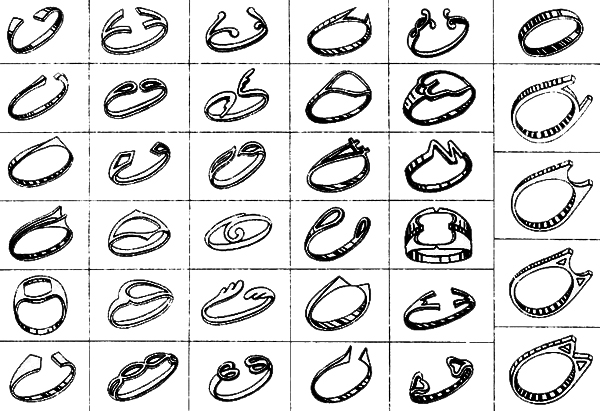

Шинки в кольцах с верхушками выступают как составные части колец, а в обручальных кольцах являются фактически кольцами. Шинки с неизменяющимися по всей окружности сечением принято называть простыми, с изменяющимся – сложными.
| Операция |
Инструмент, приспособление, материал |

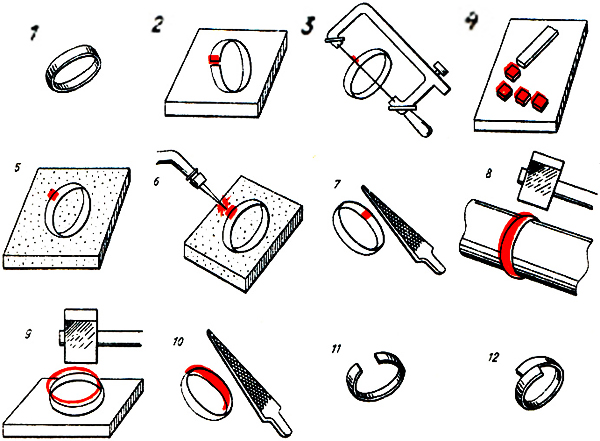

| Подготовить рабочее место (верстак), выполнить эскиз, рисунок, чертеж шинки с указанием необходимых размеров: толщины, ширины, диаметра (эскиз 1) |
Бумаги, карандаш, перо, тушь |
| Взять пруток (из золота, серебра, мельхиора, меди) и прокатать его сначала в профильных валках до заготовки квадратного сечения со стороной, равной ширине кольца, а затем эту заготовку в плоских валках до толщины кольца |
Вальцы |
| Отметить на полученной заготовке длину будущей шинки и припуски на обработку 1 мм |
Штангенциркуль, чертилка |
| Отрезать заготовку |
Ножницы |
| Свернуть заготовку (методом гибки) в кольцо и подогнать до очень плотного прилегания - сфуговать (эскиз 2) |
Плоскогубцы, круглогубцы |
| Плотно подогнанные концы шинки пропилить для осуществления более качественной припасовки и получения плотного (с очень малым зазором) шва, тем самым исключив операцию опиливания концов шинки (эскиз 3) |
Лобзик |
| Нарезать припой: для шинки из золота - ПЗл-585-I, из серебра - ПСр-50, из меди - ПМЦ-54, из мельхиора - ПМФ-9 (эскиз 4) |
Ножницы |
| Офлюсовать шинку целиком |
Кисточка, флюс, раствор буры с борной кислотой для золота в отношении 1:1, для серебра в отношении 2:1, бура для мельхиора и меди |
| Наложить припой (эскиз 5) |
Пинцет |
| Паять: сначала прогреть всю шинку до вишневого цвета, а затем место спая - до малинового цвета (эскиз 6) |
Асбестовый лист или леткал, горелка |
| Примечание: во время пайки происходит отжиг изделия |
|
| Отбелить: отбеливающий раствор в медной ложке подогреть пламенем горелки до 50 - 70°С, остывшую после пайки шинку медным пинцетом опустить в отбел до полного растворения остатков флюса |
Бытовая стеклянная банка с отбелом, медная ложка, медный пинцет |
| Примечание: отбел для шинки из золота содержит 50%-ный раствор H2SO4, из серебра - 10%-ный раствор KHSO4, из мельхиора и меди - 5%-ный раствор H2SO4 |
|
| Шинку промыть в воде и просушить |
Ванночка |
| Опилить место пайки (эскиз 7) |
Напильник, надфиль |
| Править шинку по внутреннему диаметру на рентригеле (эскиз 8) |
Рентригель, молоток |
| Править боковые поверхности шинки (эскиз 9) |
Флакейзен, молоток |
| Опилить шинку по внешней, внутренней и боковым поверхностям (эскиз 10) |
Надфиль |
| Примечание: в шинках с разводными и заводными концами необходимо выполнить дополнительные операции: пропилить шинку по фуге месту пайки; развести концы шинки пальцами рук или с помощью ригеля в разные стороны на расстояние, пред назначенное для каста или верхушки (эскиз 2); завести концы шинки (эскиз 12) |
Лобзик |
Пример изготовления простой шинки. Этот процесс начинают с определения длины заготовки, которую вычисляют по формуле l = ηDср, где Dcp – средний диаметр шинки. Зная внутренний диамер и толщину Н шинки, легко рассчитать внешний диаметр шинки Dвнеш = Dвнут + 2Н, затем средний Dcp = (Dвнут + Dвнеш)/2. После этого находят расчетную длину заготовки. Если шинка с разводными концами, то из полученного результата необходимо вычесть расстояние, предусмотренное на шинке для каста или верхушки. При круглом касте этот размер равен диаметру основания каста, а при кастах других форм и верхушках – ширине основания каста или верхушки. Шинки могут быть также и с заводными концами. В этом случае к расчетной длине заготовки добавляют длину завода концов шинки. В практике ювелирного дела размеры толщин заготовок для колец исчисляют от 0,8 до 3 мм с интервалом в 0,1 мм, а длину заготовки определяют приближенно по формуле l = 3d + 4Н, где d – внутренний диаметр (размер) кольца, а Н – толщина заготовки.
Пример изготовления сложной шинки. Характерным признаком сложных шинок, как указано выше, является различная толщина отдельных участков. В связи с этим при расчете длины заготовки l = Dcp за исходную толщину шинки принимают среднее значение между самыми толстыми и самыми тонкими участками. Процесс изготовления сложных шинок можно осуществить двумя способами.
| Операция |
Инструмент, приспособление, материал |
| Подготовить рабочее место (верстак), сделать эскиз, рисунок, чертеж шинки с указанием необходимых размеров, определить расчетную длину заготовки (эскиз 1) |
Бумага, карандаш, перо, тушь |
| Взять пруток круглого или квадратного сечения из золота,серебра, мельхиора, меди и отметить на нем размер (длину), равный половине расчетной длины, отрезать в этот размер заготовку (эскиз 2) |
Линейка, штангенциркуль, чертилка, ножницы |
| Отрезанную заготовку прокатать в профильных валках до заданного размера: до квадратного сечения, равного самому большому поперечному сечению шинки (эскиз 3) |
Вальцы |
| Провальцевать концы полученной заготовки до заготовки расчетной длины; середина заготовки не вальцуется (эскиз 4) |
Вальцы |
| Подобрать брусок (подкладку) свинца с желобом, диаметр которого больше диаметра будущей шинки, и оправку, диаметр которой меньше диаметра шинки, согнуть заготовку в самом ее толстом месте (эскиз 5) |
Свинцовая подкладка, оправка, молоток |
| Отжечь заготовку до появления малинового цвета |
Асбестовый лист или леткал, горелка |
| Свернуть (согнуть) заготовку, придав ей форму кольца; осуществляют этот процесс сначала в тисочках или круглогубцами (эскиз 6), а затем на шпераке до очень плотного прилегания; сфуговать (эскиз 7) |
Круглогубцы, тисочки, шперак, молоток |
| Плотно подогнанные концы шинки пропилить |
Лобзик |
| Нарезать припой (как в примере с простой шинкой) |
Ножницы |
| Офлюсовать шинку целиком |
Кисточка, флюс, раствор буры с борной кислотой для золота в отношении 1:1, для серебра в отношении 2:1, бура для мельхиора и меди |
| Наложить припой |
Пинцет |
| Паять шинку (как в примере с простой шинкой) |
Асбестовый лист, леткал, горелка |
| Отбелить шинку (как в примере с простой шинкой) |
Бытовая стеклянная банка с отбелом, медная ложка, пинцет |
| Промыть шинку в воде и просушить |
Ванночка |
| Опилить место пайки |
Напильник, надфиль |
| Править шинку по внутреннему диаметру на рентригеле |
Рентригель, молоток |
| Править боковые поверхности шинки |
Флакейзен, молоток |
| Опилить шинку |
Напильник, надфиль |
| Пропилить полученное кольцо посередине утолщенного участка (эскиз 8) |
Лобзик |
| Развести концы шинки в разные стороны |
Ригель |
| Примечание: при втором способе изготовления сложной шинки отрезанную заготовку вальцуют до получения необходимого размера только в середине, а концы ее остаются утолщенными; затем заготовку сгибают, правят, опиливают. При таком способе изготовления труднее выдержать симметричность концов, но зато шинка получается бесшовной (эскиз 9, 10) |
Ножницы, вальцы, круглогубцы, флакейзен, плоскогубцы, молоток, надфиль |
|
